화학 산업에 분쇄를 위한 신형 파우더 혼합 기계

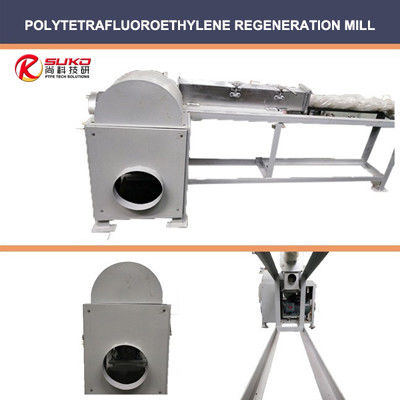

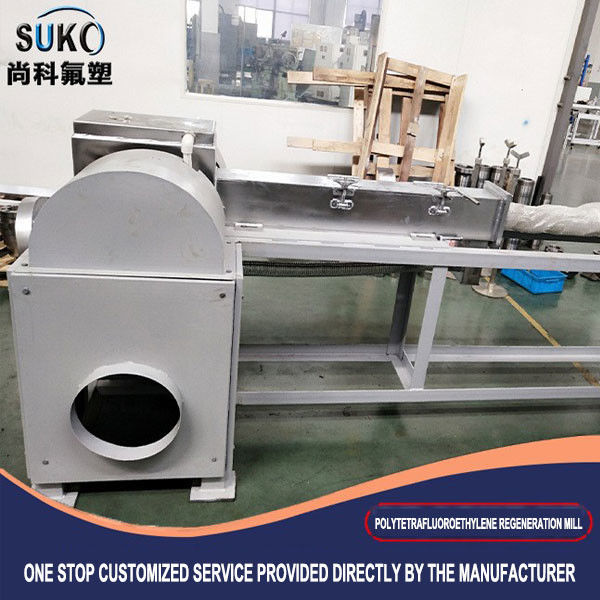

PTFE 분쇄기

이 기계는 1990 년대에 우리 공장의 새로운 제품이며, 그 성능은 해외 (일본, 서독, 미국) 의 유사한 제품과 비슷합니다.작은 발자국, 발을 설치 할 필요가 없습니다, 4 이동 회전 움직임, 원활한 작동, 완전히 닫힌 소음 억제 구조를 가진 분말 수집실, 효과적으로 작업 소음을 줄여,기계의 온도를 낮추는 비습 장치, 기계의 속도는 3680 RPM입니다, 고속은 이상적인 분쇄 효과를 가져옵니다.

이 기계는 의학, 화학 산업, 식품, 금속공학, 지질학, 화학 및 광석 생산에서 원료를 분쇄하는 데 적합합니다.이 기계는 A와 B로 나눌 수 있습니다.사용자의 다양한 필요에 적합합니다.

SF 400A 분쇄 챔버의 주요 부품은 일반 재료를 처리하기에 적합한 65mn으로 만들어집니다. si-400 B형 분쇄 챔버의 주요 부분은 1Cr18Ni9Ti로 만들어집니다.산성 내성 및 부식 내성의 특성을 갖춘, 첨단 재료를 처리하기에 적합합니다.

이 기계는 충격 분쇄 방법을 채택, 재료가 분쇄 방으로 들어가면, 그것은 높은 속도 회전과 함께 하나의 줄에서 이동 해머 6에 의해 충격,특정 기능을 수행하는재료는 치아와 재료의 상호 충돌에 의해 분쇄되고 분쇄 된 물질은 증기 흐름의 도움으로 시트 구멍을 통해 분말 봉지에 들어가 잔류를 남기지 않습니다.

이 기계는 높은 효율, 낮은 소음, 신뢰할 수있는 작업 성능 및 제품 품질, 안전한 작동 및 낮은 손실의 장점을 가지고 있습니다.

1이 기계는 휴대용이므로 바닥 발을 설치 할 필요가 없지만 진동을 줄이기 위해 부드럽게 배치해야합니다.

2스핀드의 실행 방향이 화살표와 동일하는지 확인하고 스핀드의 화살표 방향 회전을 보장하기 위해 역반응을 수정하십시오.

3- 30초 동안 정지 상태에서 썰기 시작, 비정상적인 소음이 없을 때만 썰기를 수행할 수 있습니다.

4- 재료는 균일하게 추가되어야 하며 과도하게되지 않습니다. 작업 중에 비정상적 인 소음이 발견되면 즉시 검사를 위해 중지하십시오.

5분쇄 정밀도는 스크린의 필요에 따라 선택할 수 있습니다, 분쇄가 끝나면 심지 마십시오.

6기계의 온도가 3680 RPM에서 60C를 넘으면 기계를 멈추고 차가운 후에 작업을 계속하십시오.

7분쇄 후 - 다음 분쇄를 준비하고 재료의 순도를 보장하기 위해 분쇄실을 청소합니다.

기본 요구 사항:

1, 각 40-50L 물질 / 팩 혼합, 그리고 혼합 과정에 어떤 불순물을 가져 오지 않습니다.

2, 장치 배럴 재료는 SUS304 스테인리스 스틸로 만들어집니다, 배럴의 내부와 외부는 닦입니다, 죽은 각을 섞지 않고 물질을 붙이지 않습니다.

3, 장비 설계는 합리적이고 진보되어 있습니다. 원활한 작동, 좋은 신뢰성 및 간단한 작동; 소음은 65dB 미만입니다.

부분 2: 장비 성능장비 기술 매개 변수:1 혼합 배럴 총 부피 100L, 재료 처리 용량: 40-50L2, 장비 주 모터 전력 1.5 kw.3믹싱 시간 디지털 설정 0-99분 타이밍 종료4전원 공급: 380V/220V/50Hz

주요 부품 기술 설명

1장치의 주 모터 전압은 380V이며 모터 등급 출력 전력은 1.5kw입니다.

2혼합 배럴의 총 부피는 100L, 유효 부피는 50L, 표준 부하는 50kg입니다 (소나무 밀도 1.0에 따라 계산됩니다).장치 배럴 재료는 SUS304 스테인리스 스틸로 만들어집니다., 배럴의 안쪽과 바깥쪽은 맑고, 믹싱 마른 각도 및 물질을 붙지 않습니다.배럴의 주요 샤프트는 강화 처리를 위해 강화판과 강화 막대기를 설치.

3. 프레임 재료는 강철이고, 바닥 판은 청소를 위해 A3 강철 판으로 덮여 있으며, 프레임의 전체 내부와 외부는 매끄럽고, 표면 부문은 강증을 처리하는 데 사용됩니다.그리고 표면은 베이킹 페인트로 처리됩니다..

4. 배럴 각은 배열하기 전에 조정할 수 있습니다 (물질 각에서 전기 제어 배럴을 채택). 재료 입구 F250mm, 뚜?? 이 이점 단일 나사 압축 장치,밀폐 성능이 좋은, 사용에 내구성 있고 작동하기 쉽습니다. 공급 입구는 DN100 나비 밸브를 채택하여 물류 흐름을 제어하여 죽은 각을 보장하지 않습니다.

5. 혼합 배럴의 양쪽 끝의 주요 샤프트는 같은 수준의 동심성을 유지합니다. 장비가 원활하게 작동하고 베어링의 손상을 피할 수 있도록, 그것은 또한 서비스 수명을 연장 할 수 있습니다..

6혼합 시, 역학적 균형은 좋고 충격은 없습니다. 배럴 속도는 13r / min보다 크거나 같습니다. 작업 소음은 65dB 이하입니다.

7- 줄기기는 사이클로이드 기어 줄기기를, 모터와 줄기기는 직선을, 줄기기와 믹싱 배럴은 스프레켓 드라이브를 채택합니다.변속기 부분은 완전히 닫힌 구조를 채택하고 먼지 오염이 없습니다..

8. 혼합 시간 디지털 설정 (0 ~ 99 분), 시간 종료.

9. 전기 가구는 사람들이 전기 가전과 DELIXI 전기 가전 채택하고 장치는 무작위 제어를 위해 제어됩니다.

10장비의 전체 차원: 1500mm*600mm*1200mm (길이* 너비*높이)
